空气质量环境监测系统
RR-9421空气质量监测系统
本系统可全面监测空气温湿度、负离子浓度、空气颗粒物PM2.5、PM10 浓度等要素；负离子采用吸入式电容法进行离子的捕获和采集，计算出负离子个数（Ions/cm3）。空气颗粒物采用光散射测量技术获得粒子个数，计算出颗粒物的质量浓度（μg/m3）。
- 产品概述
- 技术参数
- 日常维护
适用于林业、气象、生态及生活环境的评估， 实现对园林、景区、城市、森林、瀑布等环境的全天候自动测量。
功能特点：
1.负离子选用同轴式三重圆气路结构，提高采集分辨率和稳定性；
2.负离子采用自动零点标定补偿，出厂前进行满量程多点标定，有效保证测量精度；
3.负离子支持RS-232或RS-485数字信号输出，可选配SDI-12数字信号输出；
4.负离子内置气路除湿装置，有效防止水汽凝结造成信号失真；
5.负离子内置负压除尘装置，同时增加脏污预警功能；
6.颗粒物内部吸气方式进行空气采样，采用激光散射技术获得粒子个数；
7.颗粒物有三种信号输出方式可选，四种测量模式可选；
8.灵敏度高、响应快速；
9.测量数据可本地存储，方便用户下载分析。
系统主要包括：主机（带无线传输模块）、负离子传感器、颗粒物传感器、空气温湿度传感器、风速传感器、交流供电模块、2米安装支架、96×64cm单色LED室外显示屏。
● 主机
2M存储空间，可存储50000条数据；
带LCD显示屏和功能按键，可现场查看实时数据结果；
可带无线GPRS传输模块；
采样时间：1～3600s。
● 负离子
供电：9～30VDC或内部锂电池；
功耗：动态测量<1.5W@12VDC（开启风扇），<3W@12VDC（开启防冷凝）
气流：550～850cm³/s（可自动调节）；
离子浓度范围：0～10×105Ions/cm³；
测量分辨率：10Ions/cm³@观测值≤500Ions/cm³；50Ions/cm³@观测值>500且≤3000Ions/cm³；
测量浓度误差范围：±20%；
电极输入阻抗：＞1012Ω；
噪声等级：38dB；
数据接口：RS-232或RS-485或SDI-12（选配）；
硬件防护等级：IP65；
静电防护等级：EN 61326；
工作温度：-40～70℃；存储温度：-20～50℃；
工作湿度：5%～95%；存储湿度：5%～85%
● 颗粒物
额定电压：5.0±0.1 VDC, 纹波小于 50mV；
功耗：< 160mA，待机时电流： < 30mA；
检测粒径范围：0.3～10 μm；
PM2.5：
有效量程：0～1000μg/m³；
测量准确性：≤ 100μg /m³：±15μg/m³；
> 100μg /m³ 且 ≤1000μg/m³：±15%读数；
（25±2℃，50±10%RH，TSI8530，香烟，GBT18801-2015）；
测量精度：±10%；
使用寿命：常温常压下，激光管平均无故障寿命为22000小时；
温度：工作温度：-10～50℃；
储存温度：-20～60℃；
湿度：工作范围：0～95%RH （非凝结）。
1. 监测站每月常规检查维护１次，检查设备主机等，发现损坏现象应及时维修，使之恢复正常；
2. 对设备主机的进出气口、传感器等零部件清洁维护；
3. 当设备主机数据显示异常时，应对主机进行维修直至运行正常；
4. 设备主机显示时间与北京时间相差大等于２分钟时，及时调整设备主机内置时钟至正常；
5. 当断电或断网恢复之后，及时检查监测系统运行状况；
6. 沙尘暴、雾霾天气过后，及时对设备主机的零部件进行清洁维护；
7. 在雷电多发期前，对防雷接地、主机外壳接地等检查维护。
应用案例

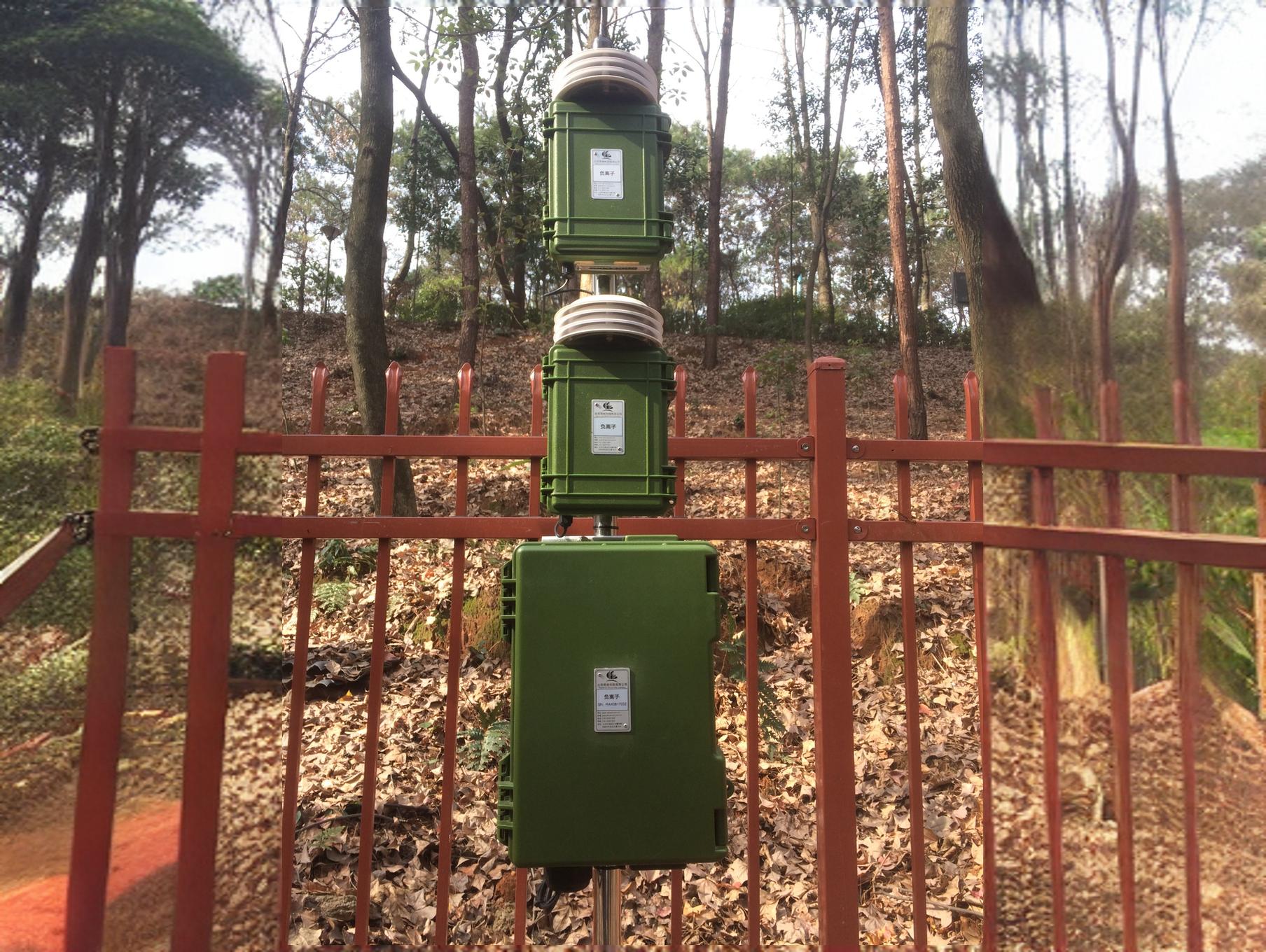

建德林场

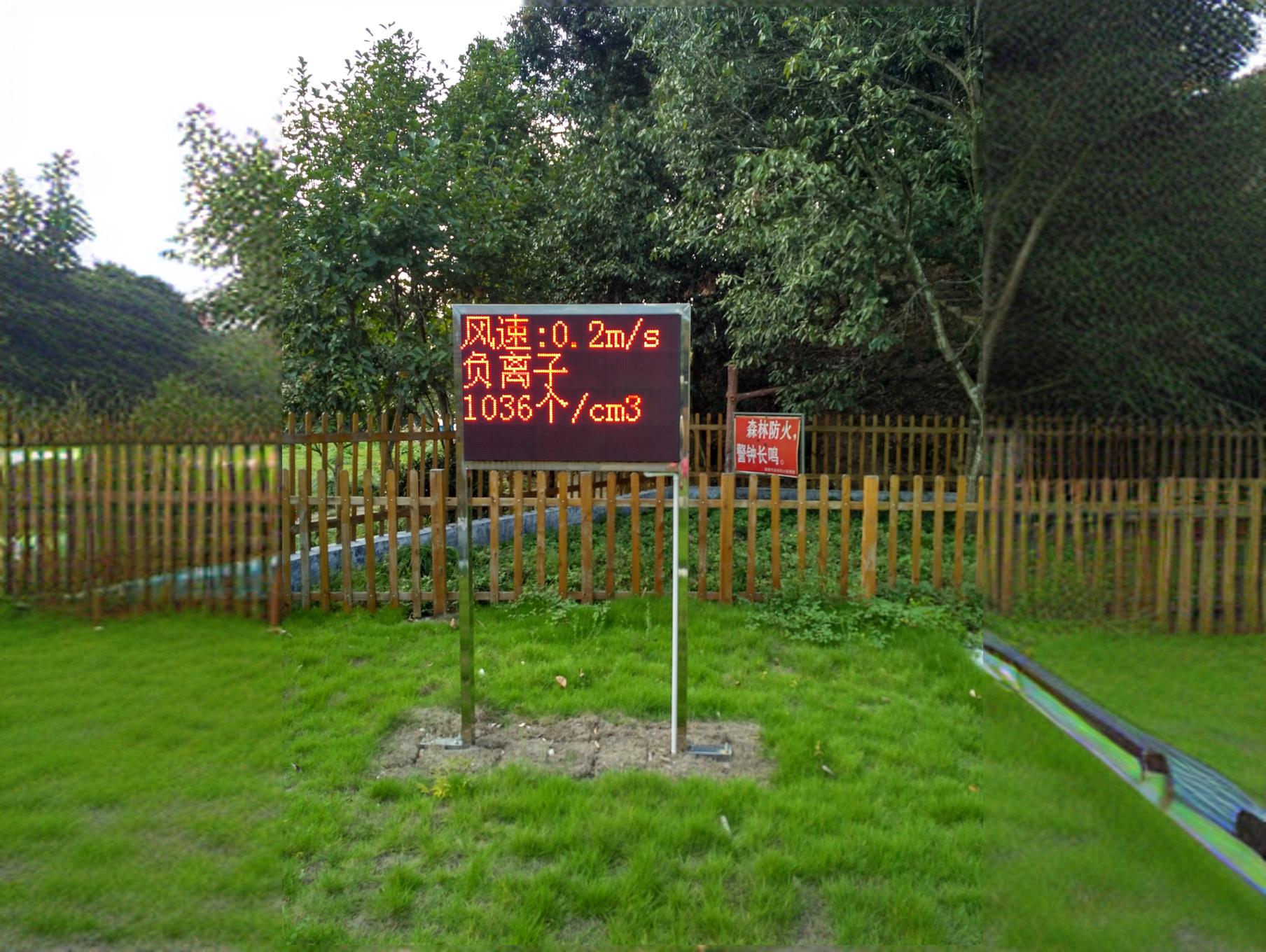

建德林场

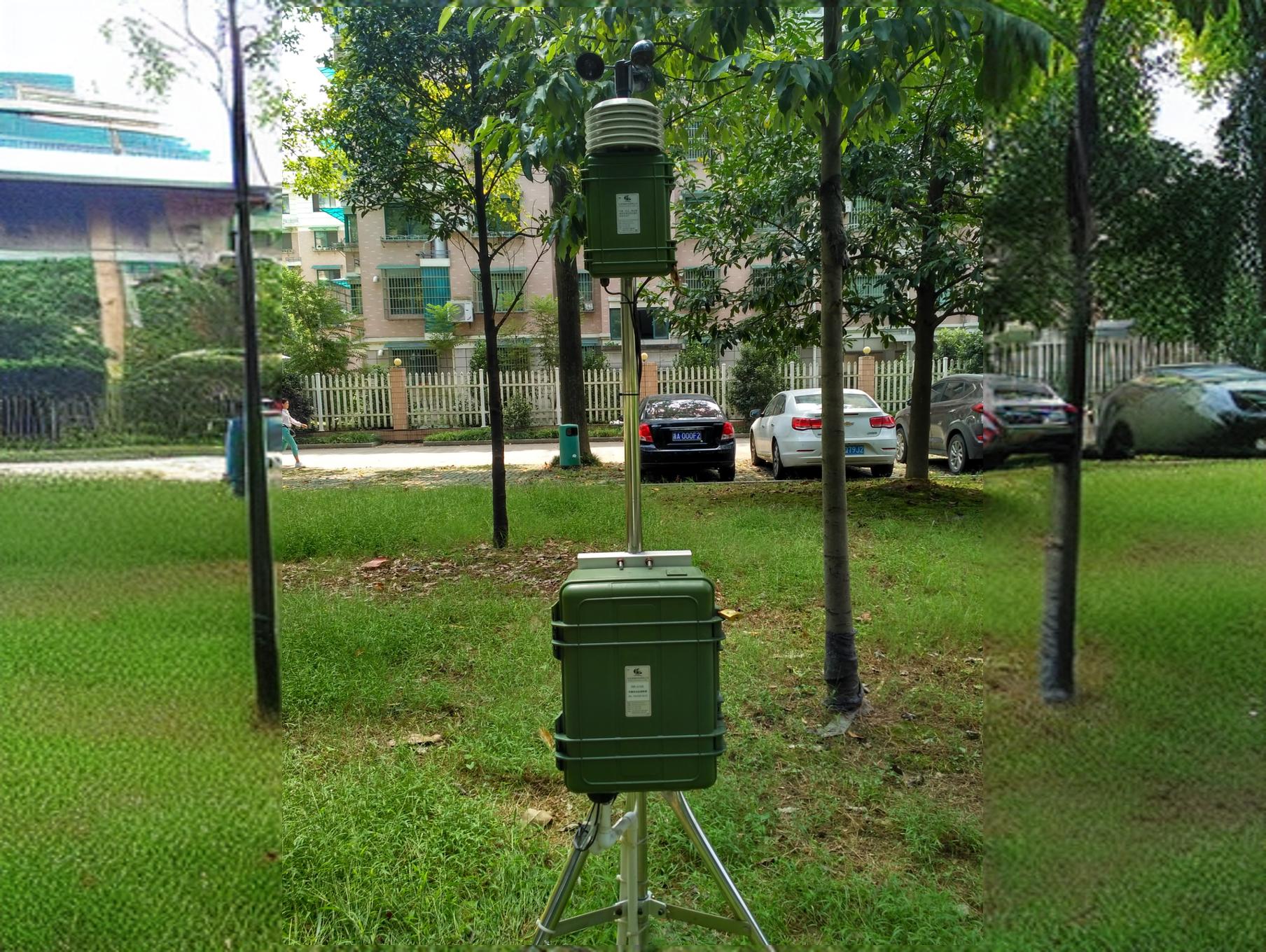

长沙亚林所

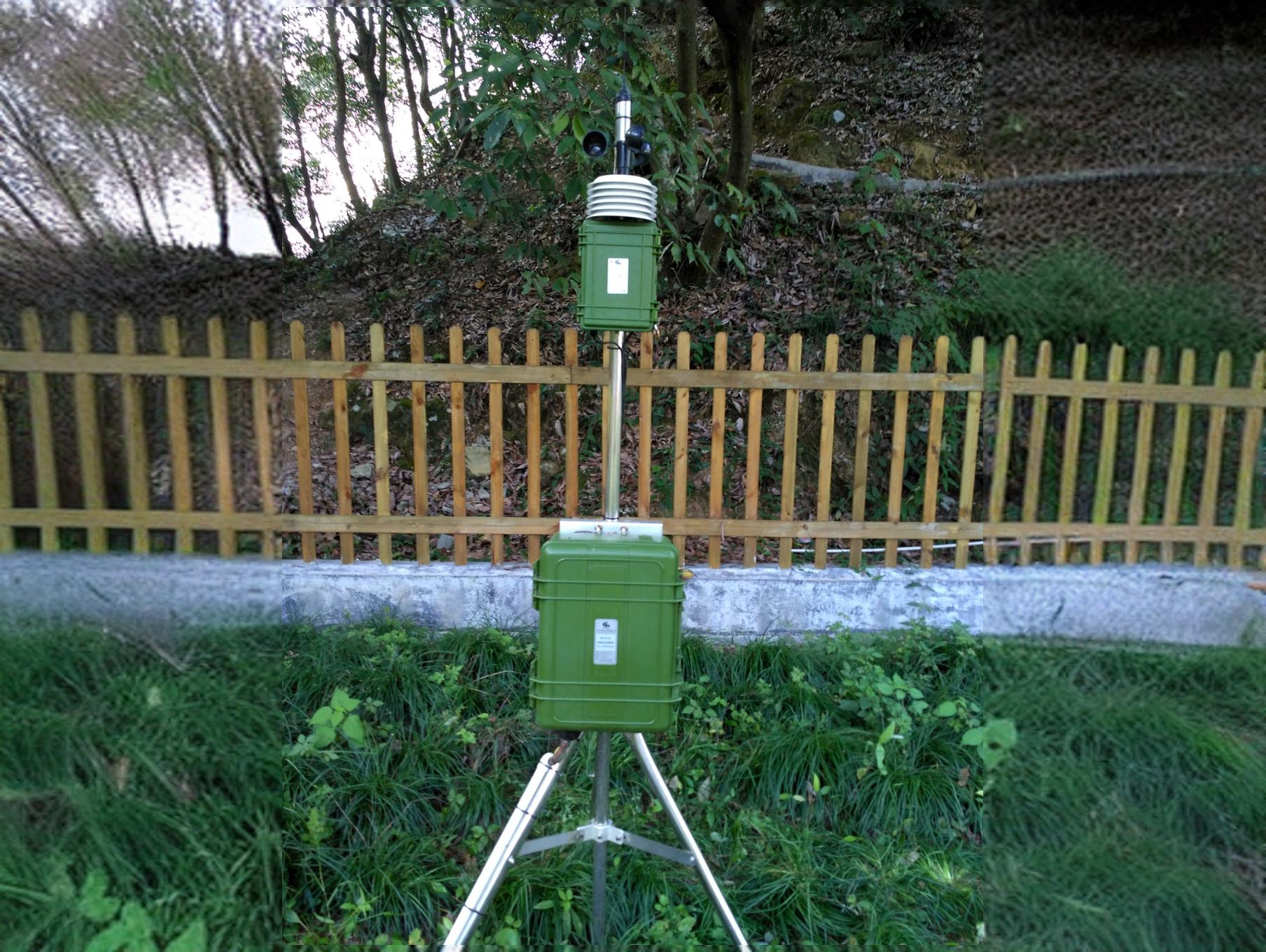

湖南长沙森林公园
