RR-9330 涡动相关通量自动监测系统
RR-9330涡动相关通量自动监测系统以涡度相关法原理为基础，通过选用三维超声风速传感器、闭路CO2/H2O红外气体分析传感器、数据质量控制软件而设计的一款高精度、高性能、智能化的地表与大气间能量和物质交换通量自动监测系统。监测的内容主要有：风速、温度、水汽及CO2脉动值，通过微气象学原理，可自动计算近地面摩擦风速、奥布霍夫长度、地表与大气间的动量、感热、潜热及CO2通量。
- 产品概述
- 技术参数
- 日常维护
本系统广泛应用于各种下垫面的地表通量、水循环、碳平衡的监测与研究
系统特点：
●采样速度最高可达10HZ；
●可通过TCP/IP网络、USB或RS232与计算机接口，支持4G/5G等多种无线网络连接；
●用户可以根据需要方便地把系统安装在三角架或铁塔的任何高度上；
●可使用太阳能供电系统供电，可在任何下垫面上使用。
系统主要包括：数据采集器1个，闭路涡度相关系统1套、净辐射传感器1个、红外表面温度传感器1个、空气温湿度传感器1个、土壤热通量传感器2个、土壤水分传感器9个、土壤温度传感器9个、128W太阳能供电系统2套、无线传输模块1套、安装支架1套、系统软件包1套。
● 系统供电：12V 100AH电池及128W太阳能板供电2套（标配）；
● 功耗：平均900 mA；
● 通讯方式：TCP/IP网络、USB或RS232与计算机接口，支持GPRS等多种无线网络连接；
● 工作环境：-40~80℃、0~100%RH（无冷凝）。

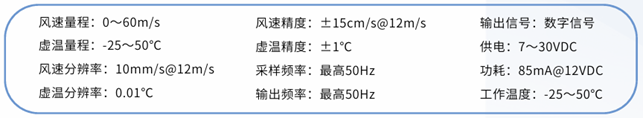

● 三维超声风速仪：
1. 检查和清洁传感器：定期检查超声风速仪和红外气体分析仪的传感器，确保没有灰尘或其他污染物覆盖在传感器窗口上。对于红外气体分析仪，应特别注意光路的清洁，并更换干燥剂以保持内部环境的干燥；
2. 校准仪器：定期进行零点和量程校正，以确保测量数据的准确性。对于CO2/H2O分析仪，应使用高纯度氮气进行吹扫，以准备校准；
3. 检查电子设备：检查数据采集器及其他电子设备的状态，包括干燥剂的更换，以保证电子设备的长期安全运行；
4. 软件更新和数据备份：确保数据采集器的软件是最新版本，并定期备份数据，以防止数据丢失；
5. 系统性能检查：监控系统的性能指标，如信号强度和诊断值，确保所有读数在合理范围内；
6. 物理检查：检查系统的物理连接，包括电缆和支架，确保没有损坏或磨损；
7. 环境适应性检查：根据安装地点的环境条件（如温度、湿度、盐雾等），采取相应的保护措施，如防雨网的安装和更换。

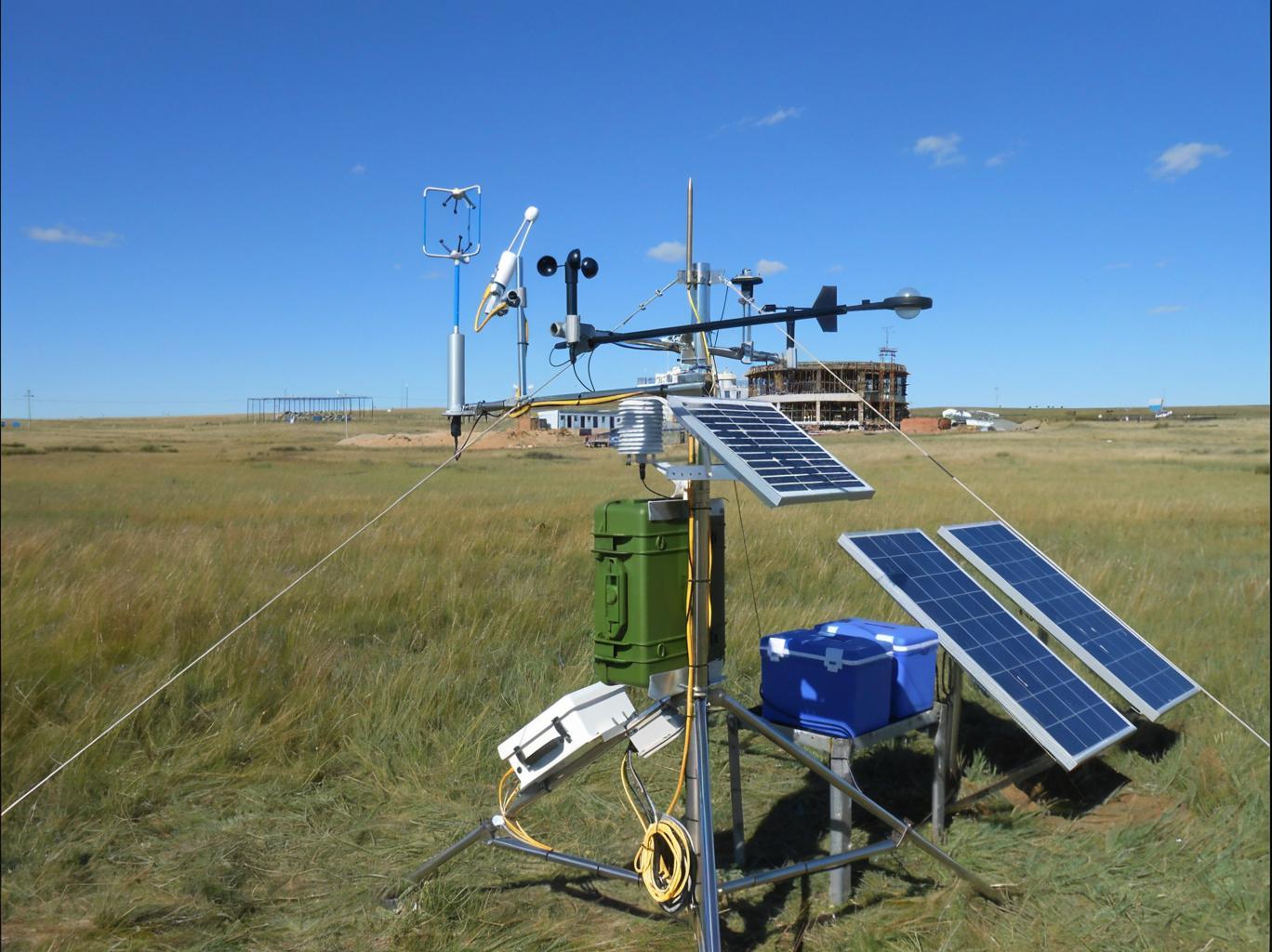

应用案例
中国水利水电科学研究院内蒙站
衡水气象局湿地站
