RR-8210 热扩散式（TDP）植物茎杆液流自动监测系统
RR-8210热扩散式（TDP）植物茎杆液流监测系统是根据热扩散测定原理进行设计，包含两针型探针和三针型探针。两针型为两根探针，上面的探针带有加热器；三针型为三根探针，中间的探针带有加热器。加热探针采用恒定功率加热，利用热电偶测量上下探针的温差，用采集系统及无线传输模块自动采集数据并定期传输到数据中心，应用热扩散原理及经验系数计算植物茎杆液流速率，反映蒸腾及耗水情况。三针型探针还可测量反向液流。
- 产品概述
- 技术参数
- 日常维护
主要应用于林业树木液流研究，反映树木蒸腾耗水情况，为蒸腾/蒸散模型提供实测数据，也可以用来反演冠层气孔导度。此外可以根据观测数据进行区域扩展研究区域水资源分布及利用情况。
*该产品获得国家重点研发专项“典型脆弱生态修复与保护研究”项目“生态系统关键参量监测设备研制与生态物联网示范”的第一课题“生态系统水热关键参量监测设备研制”的支持！
功能特点：
1. Granier原理设计，可以直接使用Granier推荐的计算公式进行数据分析处理；
2. 可间断加热，降低树体损伤及仪器运行功耗
3. 系统安装方便，软件硬件操作简单；
4. 独家研制5mm微小探针，使测量细茎秆成为可能；
5. 三针型传感器，可获得树体的绝对温度与液流方向；
6. TDP探针直径1.2mm，插入树体对树体影响小；
7. 系统带LCD液晶显示，存储间隔1s～60min任意；
8. 可以根据需要选配多个传感器，本系统最多可支持48个TDP传感器；
9. 提供USB或RS232两种接口模式，支持GPRS等多种无线网络通讯功能。
该系统由数据采集器、TDP探针、可调稳压器、时间控制器、隔热及防辐射系统、防护机箱、交流供电系统、其他安装附件及操作软件等组成。可以选配GPRS无线传输及太阳能供电系统等。

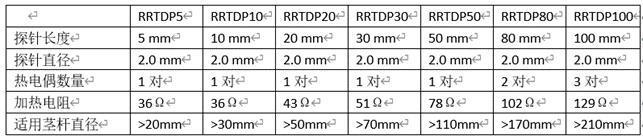

传感器参数：
● 探针长度：20 ～ 80mm；
● 探针外径： 1.8 ～ 2.1mm；
● 测温点数：3~10点；
● 温度分辨率：0.01℃；
● 加热供电：1.2 ～ 10V；
● 功耗：0.05-0.1W；
● 分辨率：0.35μV；
● 测量误差：±5%；
● 工作环境：-20 ～ 40℃。
1. 探针长度根据树的边材厚度进行选择，一般探针长度小于等于边材厚度，不能大于边材厚度；
2. 加热端与参考端在茎流最小时（夜间）的最大温差不能超过7度；
3. 安装时加热端探针在上，参考端在下；
4. 安装完成后需用防辐射膜将传感器进行包裹，以避免外界环境对测量结果的影响。

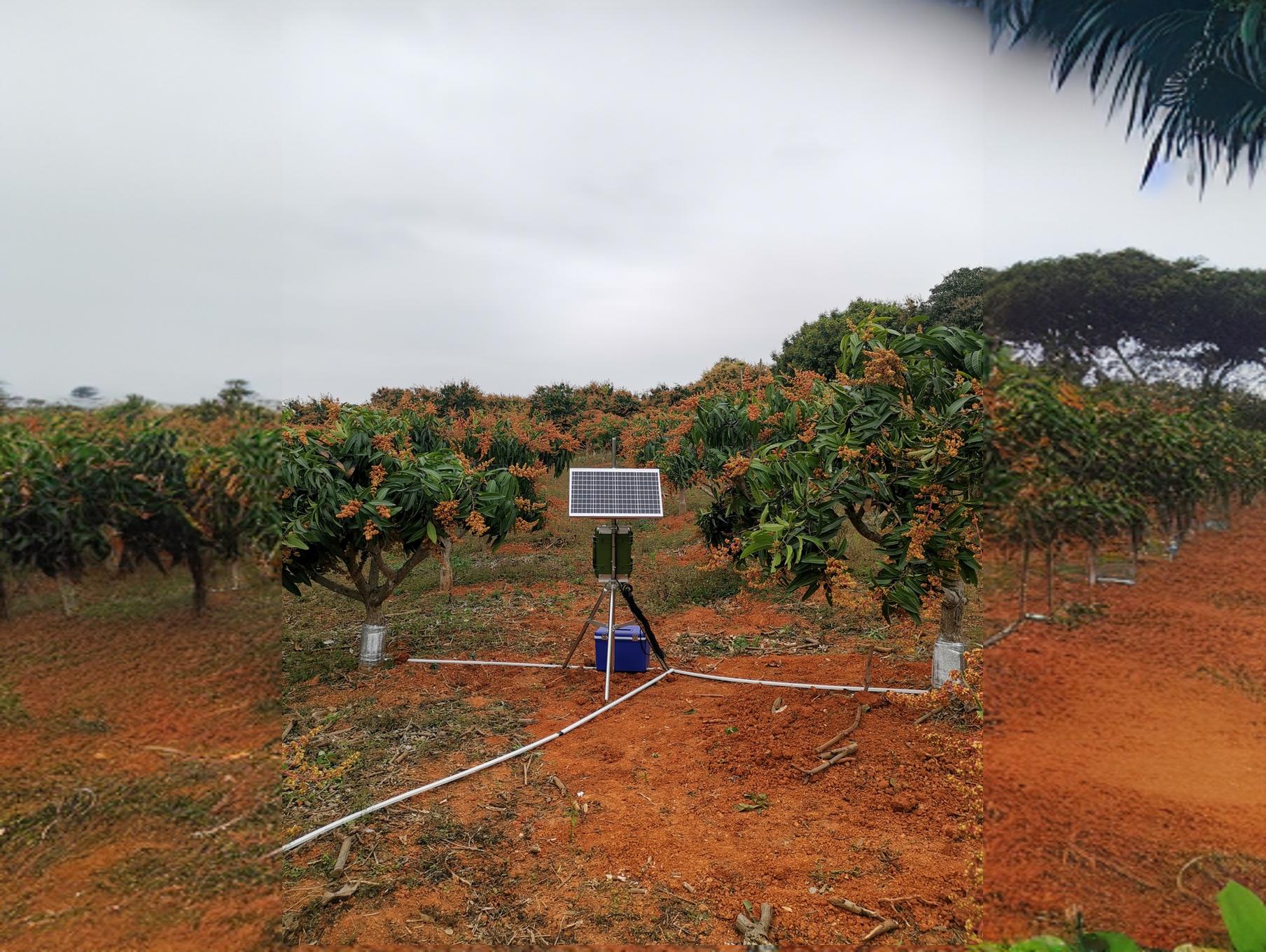

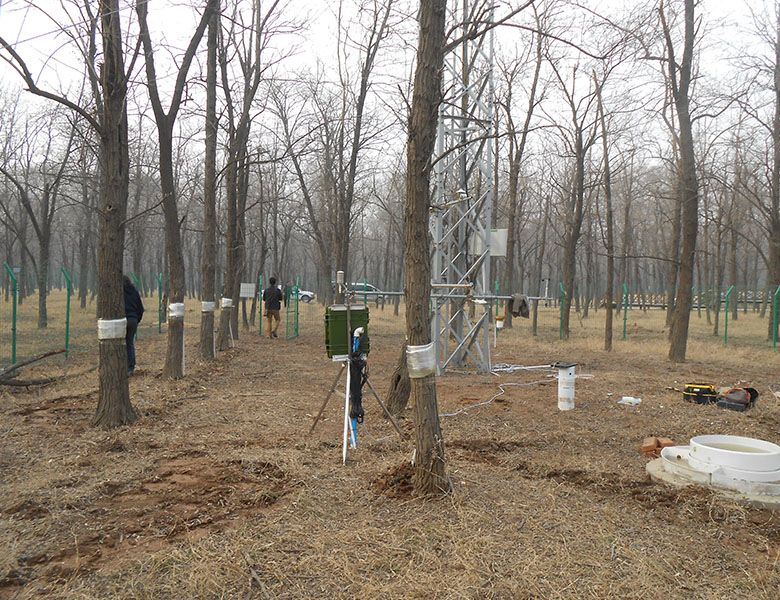

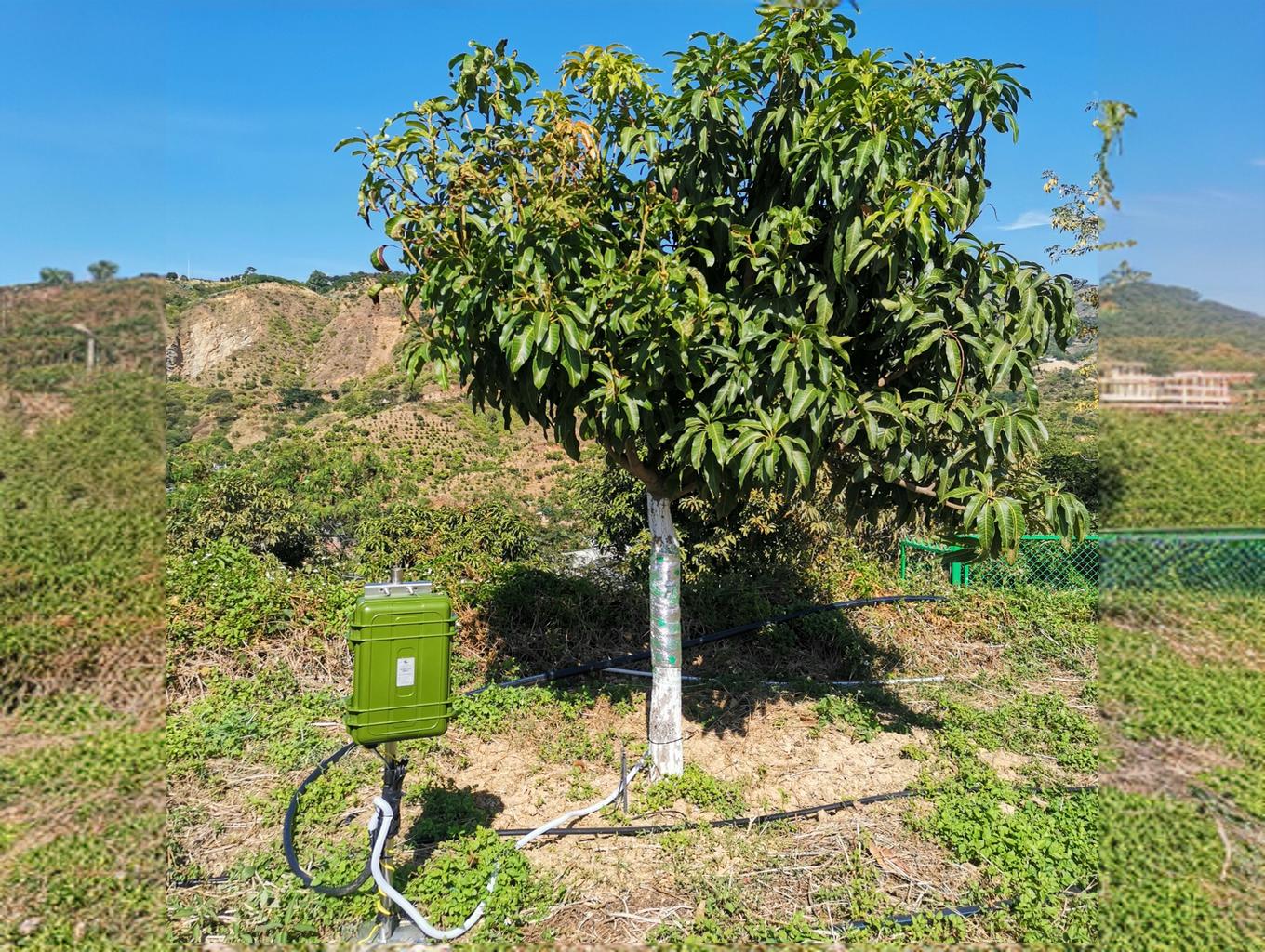

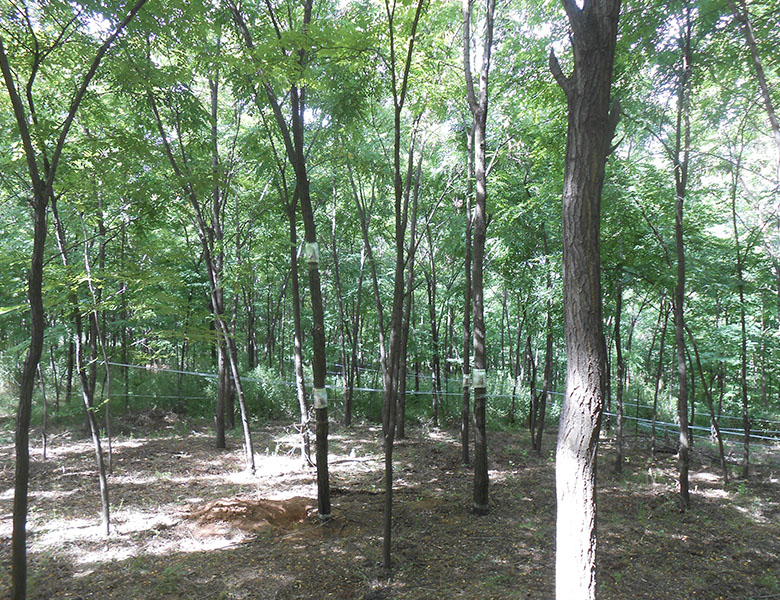

应用案例
攀枝花市农业科学院
陕西西北农林资源与环境学院
山东林科院东营分院
广西百色国家农业科技园区管理委员会
