植物环境监测系统
RR-EV02新型水田蒸散自动监测系统
实测作物需水量是农业干旱监测业务的基础，但长期以来农业干旱监测很少用到作物需水量，即使用到需水量，也是以公式估算为主。本新型水田蒸散自动监测系统提供一种模拟水田环境的蒸散测定装置，将超声传感器埋设在水田中，并在水面上种植水生植物，测定装置与周边水田环境保持一致，通过超声传感器测定水深变化，从而计算出水田蒸散量。
- 产品概述
- 技术参数
- 日常维护
为稻田自动灌溉、水利工程设计、防旱抗灾提供科技支撑，可用于不同的水田、水塘、湿地等环境蒸发或蒸散研究。
功能特点：
1. 超声波传感器可直接测定水深的变化从而得出水田蒸发量；
2. 自带温度传感器用于温度补偿，使得超声测量更加精准；
3. 特有的传感器双层套管保护装置（专利号：ZL 2018 2 2012418.0），用于保护设置在水田的测量元件。密闭段可以保护测量空间不受水田泥土的影响，连通段保证与水田完全连接，保证测量空间内水位变化等与稻田内一致；
4. 独特的滤网设计可阻止淤泥进入桶中影响测量；
5. 经湖南省气象科学研究所在衡阳农试站试验基地三年应用并验证,精度达0.2mm，资料获取率达98%以上，稳定可靠，具有标准业务化条件；
6. 测量计算方法获批湖南省地方标准，正申请气象行业标准。
蒸散桶环境与周边水田保持一致，蒸散桶可根据需求选配及定制；
● 测量范围：0～1000mm，最佳量程0～800mm；
● 水位精度：±0.05mm；
● 蒸散测量精度：0.2mm；
● 测量频率：1秒～18小时之间的整数值；
● 数字输出：通用RS232接口；
● 模拟输出：电压输出范围0～2.5V(对应系数为400)；
● 电源电压：7～30VDC，自带正负极反接保护，过流保护以及电浪涌保护；
● 电源功耗：正常静态工作电流33±2mA；动态电流42±2mA；
● 工作环境：温度范围0℃～75℃；
● 湿度范围：0～100%（无水汽凝结）；
● 传感器外形尺寸：100长×70宽×45高（mm）；
● 蒸散桶尺寸（可根据需求定制）：
标准尺寸：120cm×120cm×100cm，适用于低岗丘陵区水田环境的测定；
小尺寸：80cm×80cm×100cm，适用于山区水田环境的测定；
大尺寸：200cm×200cm×100cm，适用于平原区水田环境的测定。
1. 传感器表面可能会吸附泥土和其他杂物，这可能会影响其测量精度。因此，传感器需要定期清洁，以确保数据的准确性；
2. 流量计、压力传感器等设备的测量窗口和接口部位应定期清理，以防堵塞和腐蚀；
3. 显示器、控制器等数据记录设备的外壳和连接端口也应定期清洁，以维持良好的电气连接和防止灰尘积累；
4. 定期对传感器进行校准标定。

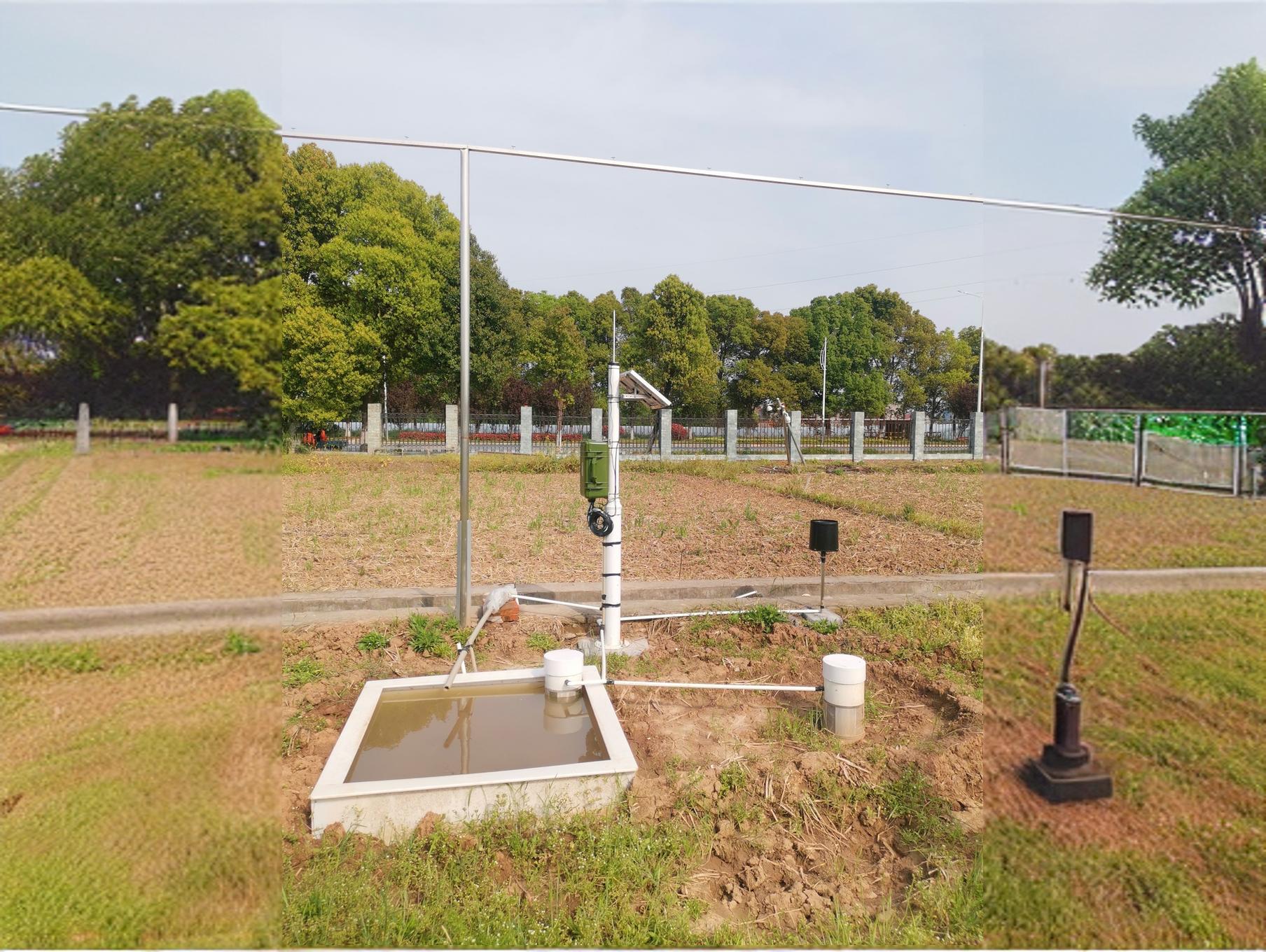

应用案例
湖南省气象科学研究所
